刚性十字套筒 / 高压电极棒
刚性绝缘电极棒穿过罐体套筒或法兰，与罐内电极相连。法兰、插入长度、电气间隙和端子结构均需依据罐体图纸匹配。

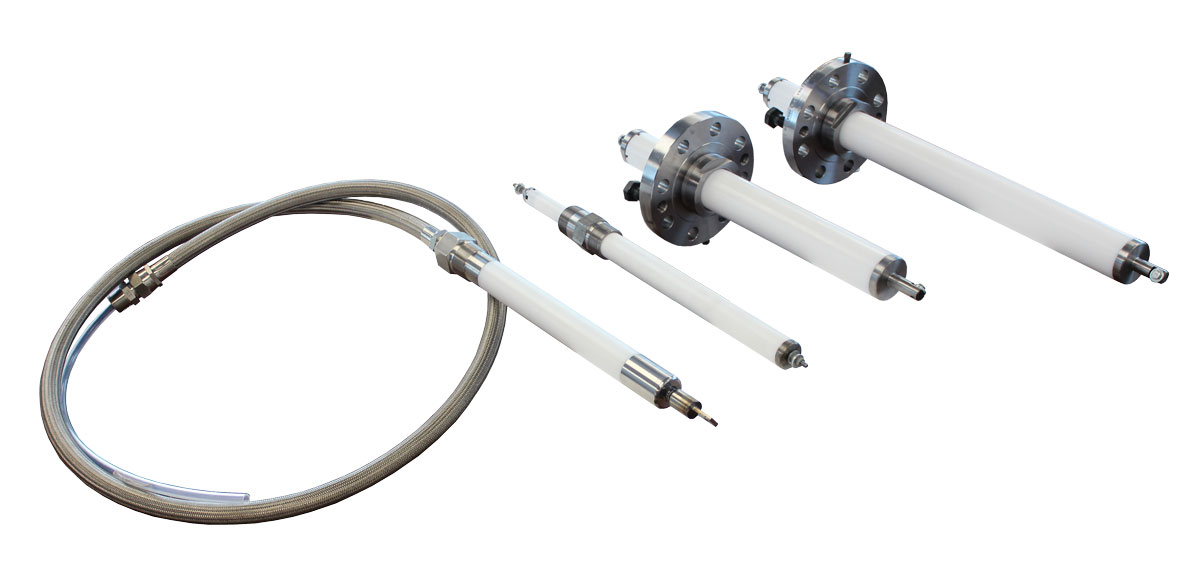

六张图分别说明产品族、刚性接口、柔性接口、系统布置、现场检查和维护细节。
电脱盐罐电气接口
高压引入装置与高压电极棒
将电脱盐变压器的高压输出引至罐内电极系统，同时兼顾电气绝缘、机械支撑和罐体密封边界，需要依据具体项目接口进行设计。
- 刚性十字套筒结构
- 柔性电缆引入结构
- 按接口配套设计
- 检验与交付支持
系统作用
一条完整高压路径，三个必须协同的接口
它不是通用型变压器附件，必须同时核对变压器输出端、罐体套筒或法兰，以及罐内电极连接。
变压器输出
确认连接形式、电压波形和绝缘配合，保证与所选电源系统一致。
高压引入边界
在罐体电气入口处统筹绝缘、机械支撑和密封结构。
罐内电极系统
连接罐内电极板，建立原油脱盐脱水所需电场。
两种结构形式
根据实际罐体和改造条件选型
两种结构承担相同的电气功能，但未经完整核对，不能直接互换。

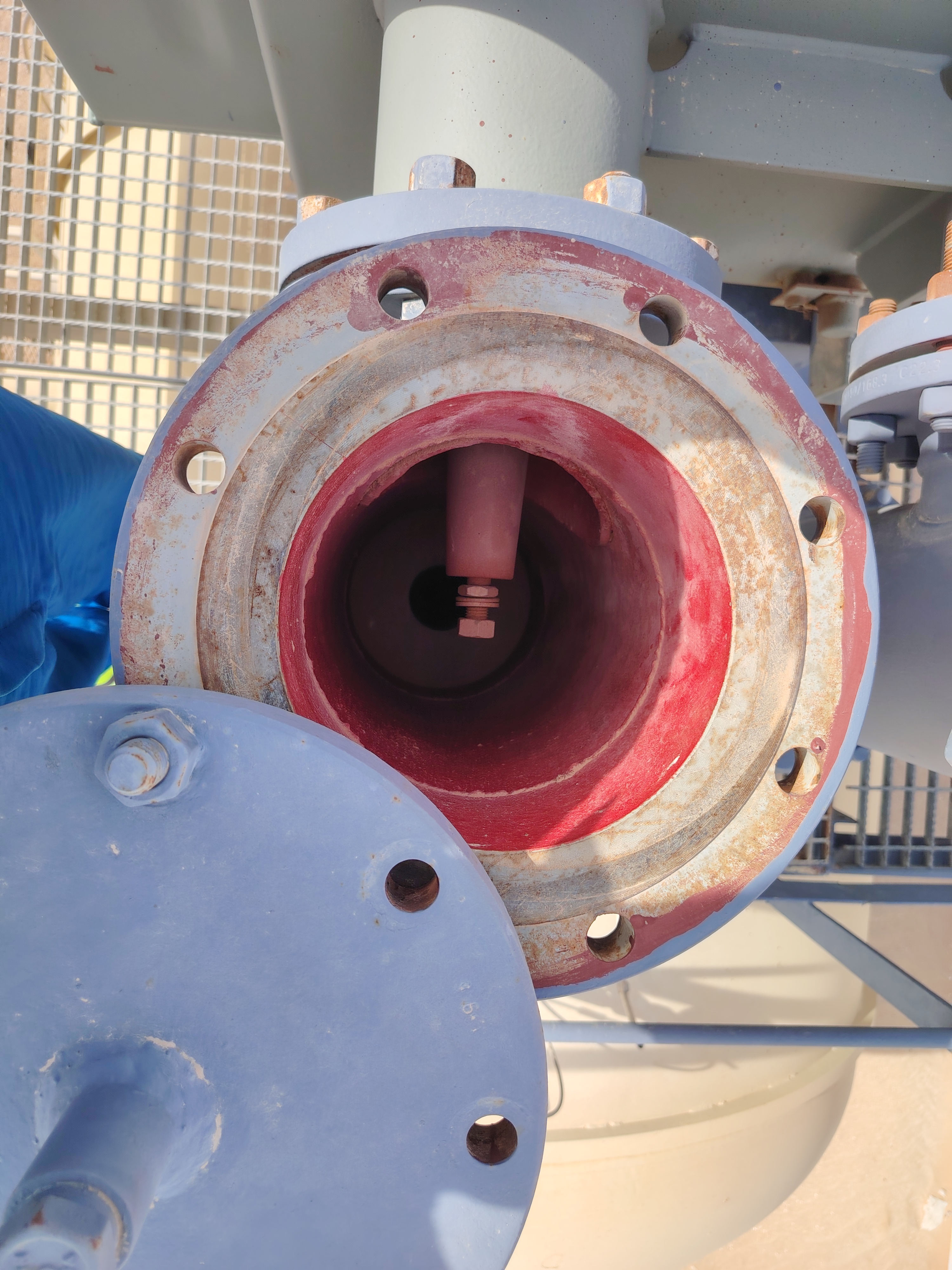

高压电柔性引入装置
由高压特种电缆、金属保护软管和高绝缘接插结构组成，连接变压器输出端与罐体高压电极棒；布线路径、弯曲余量和两端接头作为整体核对。
项目配置
六项输入决定新制或替换方案
电气参数和结构尺寸均从项目数据表、经确认图纸及现场资料确定，不采用“一套参数适用所有项目”的表达。
01
电气任务
电压波形与定义、电流、频率或脉冲工况、通道数量及绝缘配合。
02
罐体接口
套筒或接管尺寸、法兰标准、螺栓孔、插入方向和安装空间。
03
电极连接
罐内电极布置、连接点、导体结构及机械支撑要求。
04
变压器端
高压输出端形式、刚性或电缆连接、绝缘距离及配套接头。
05
介质与现场
设计压力与温度、原油和注水条件、区域分类及环境暴露条件。
06
检验范围
确认图审查、尺寸检查、绝缘与密封试验、资料归档及运输防护。
维护资料
用源文件提取图说明设备接口关系
以下图片直接取自我们的高压引入装置维护资料，保留真实设备拓扑关系；用于辅助接口核对，但不能替代经核实的尺寸及批准图纸。
系统布置关系

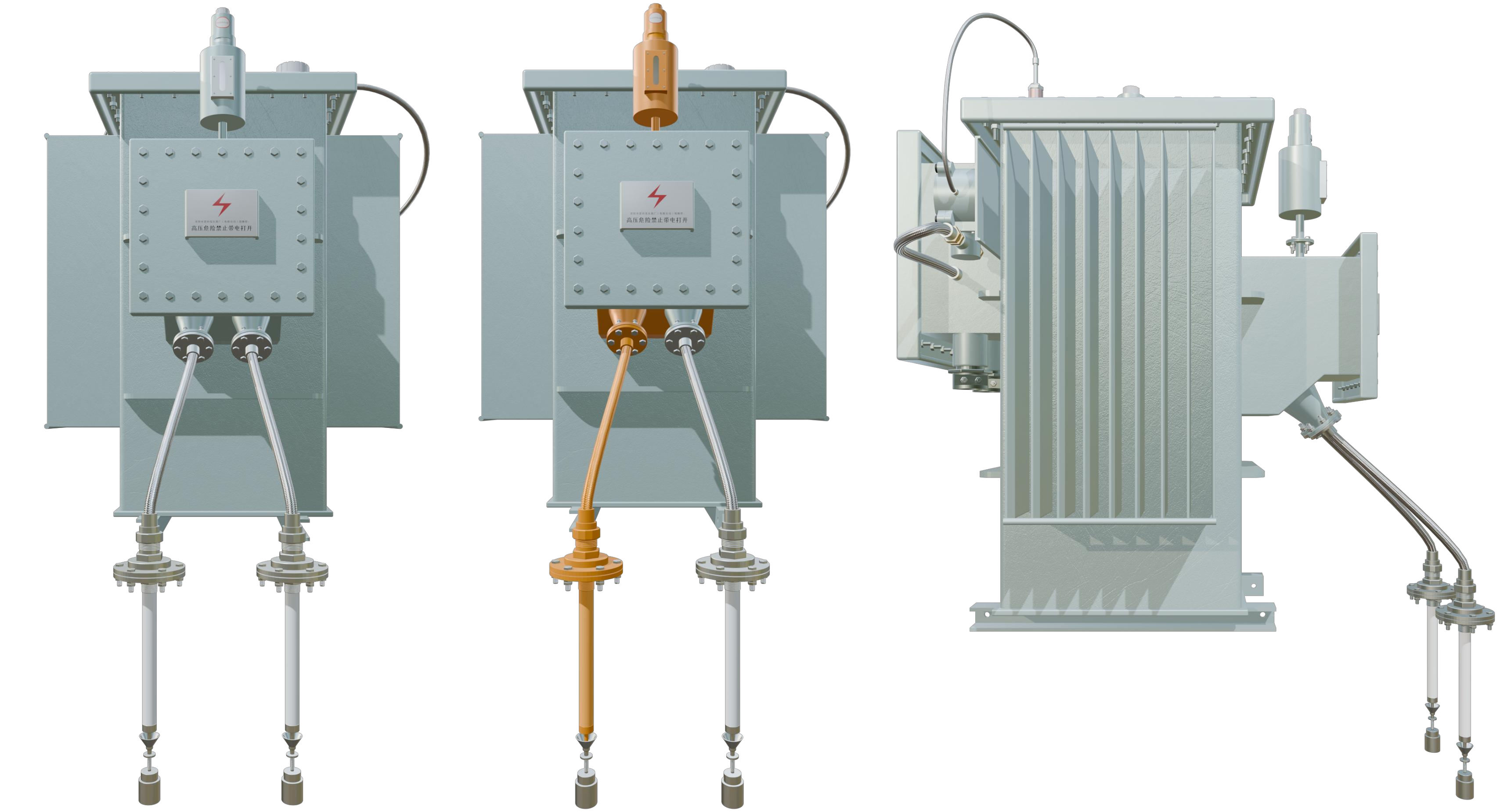

正视与侧视图共同展示变压器端子箱、柔性护套及罐体侧引入杆组成的完整连接系统。
连接细节

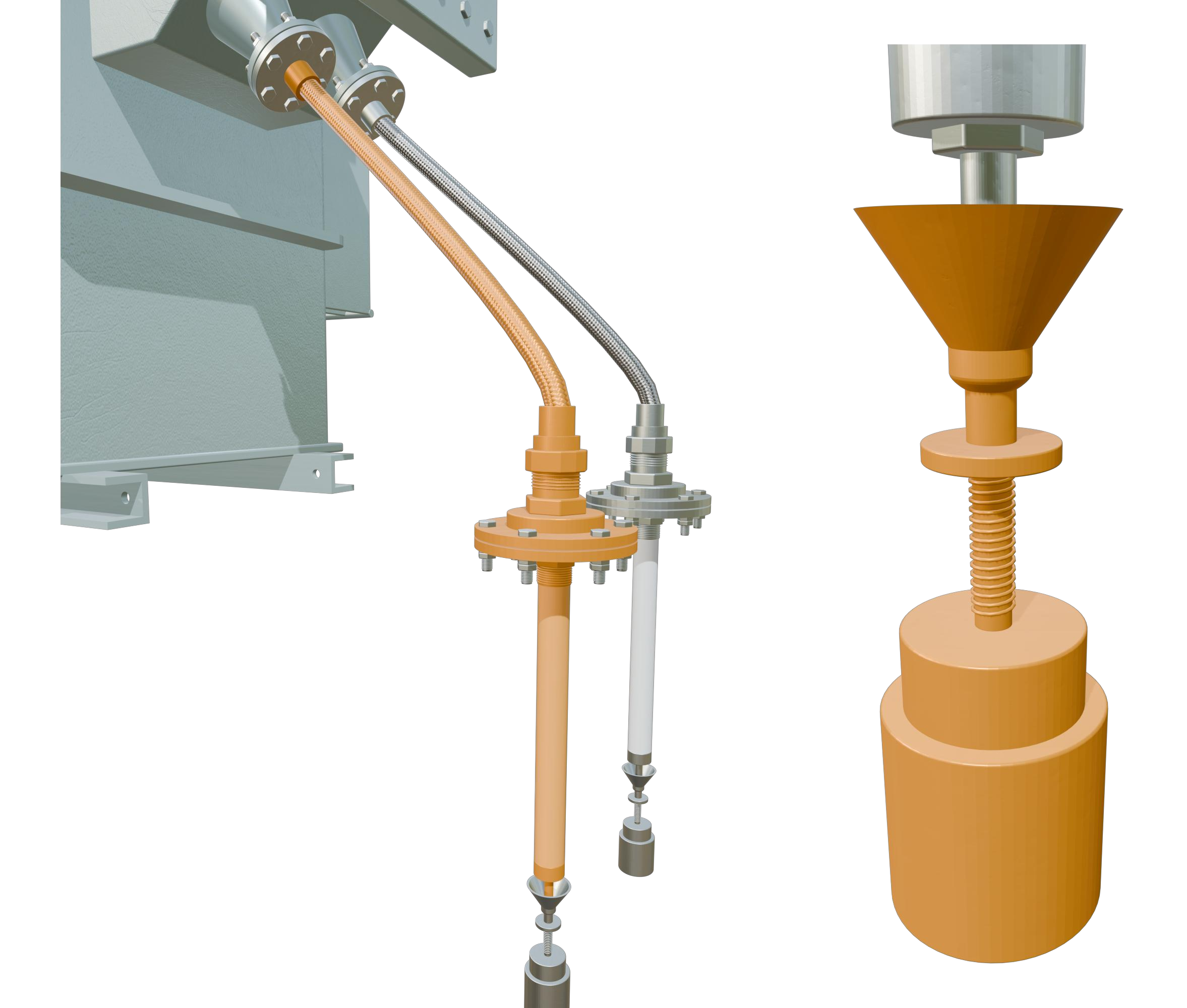

突出柔性护套、罐体法兰、引入杆和内部弹簧接点，不公开项目制造尺寸。
工程说明：以上图片只用于说明功能关系。最终材质、尺寸、压力边界、电气额定值及危险区域要求，须按每个项目单独确认。
替换选型前，请先提供接口资料
建议资料包括：现有图纸和铭牌、罐体法兰尺寸、变压器高压输出端、电极连接、运行条件及清晰现场照片。
